شرح تعريف وطريقة تركيب كاميرات ip

نظام الكاميرات  النظير التقليدي، IP وHD-CVI، يعمل نظام IP (بروتوكول الإنترنت) مع جهاز NVR (مسجل فيديو الشبكة) .

هذا النظام يستخدم كبل Cat5 / Cat6 ورابط كاميرات مراقبة (الفئة 5 أو 6)، ويتلقى الطاقة بشكل عام عبر رابط كاميرات مراقبة POE (Power Over Ethernet).

IP Address ( كاميرات IP )

هى كاميرا تستعمل لمراقبة الاماكن مستعمله شبكه انترنت سواء كانت محليه Local او دوليه National
والكاميرا كما ذكرنا تستعمل تقنية IP Address

 مميزات تلك التقنية

1_ الاعتماد في الربط علي أي Switch أو Router سواء Wireless أو Wired
2_سهولة التحكم في عرض الكاميرات عن طريق الـ Software وذلك من عرض وتسجيل
سهولة التركيب والتعريف.
3_الوصول إليها من أى مكان بالعالم.
4_إمكانية المراقبة والمتابعة للعروض الصادرة من الكاميرات من خارج الشركة وذلك عن طريق الإنترنت وذلك عن طريق بعض الإعدادات البسيطة

انواع كاميرات IP

كاميرات ثابته Fixed Camera ومنها ما يعمل على كابل او وايرلس
كاميرات متحركه PTZ وهنا لا بد من ربط الكاميرا بكابل وهذا ما وصلنا حتى الان

طريقة ربط وتوصيل الكاميرات ( IP )

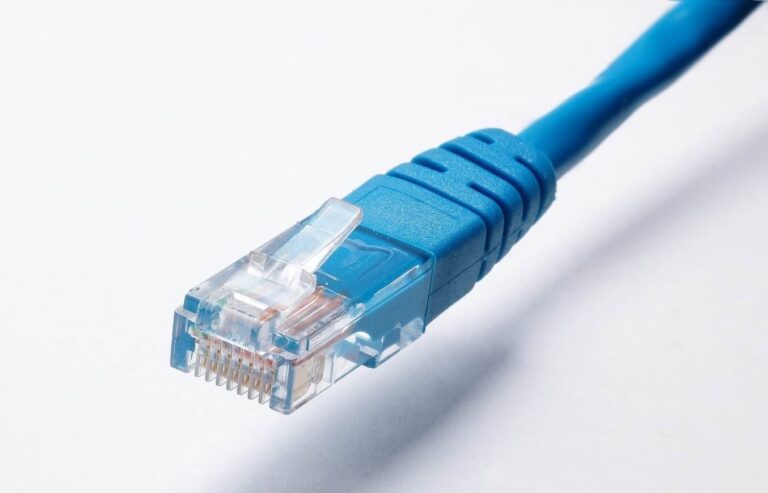

يتم توصيل الكاميرات عن طريق كابل UTB او ما يعرف بيننا بكابل النت. اذا ان كان الكابل UTB فلا بد من RJ 45 للتوصيل بين طرفى الوحدتين .
( الكاميرا والسويتش او الروتر )
ولا بد من الا يزيد طول الكابل عن 100 متر حتى لا نفقد الداتا

طريقة ايصال الكهرباء لتعمل الكاميرا

1_ ايجاد مصدر كهرباء بجوار الكاميرا ( ادابتور )
2_ او عن طريق السويتش ( POE )
ومعنى كلمة POE تغذية كهرباء عن طريق السويتش

شرح وطريقه ابسط للتوصيل

اولا نقوم بتأريج الكابل من الطرفين ثم نقوم بتوصيل الطرف الاول بالكاميرا والطرف الثانى بالسويتش ان كان السويتش POE
اى ذاتى التغذيه ثم ايصال السويتش بالكمبيوتر وفتح برنامج السوفت وير المدمج مع الكاميرا وتسطيبه ولا بد من مراعاة اعدادت الشبكه لديك اى ان يكون السويتش فى نفس رينج الكمبيوتر ونقوم بفتح البرنامج او السوفت وير ونبحث عن الكاميرا واعطاءها IP Address فى نفس رينج السويتش ثم اضافتها على ال NVR او جهاز التسجيل حتى نتمكن من رؤيتها عن طريق برنامج العرض المرفق مع الاسطوانه الخاصه بالكاميرا
او يمكن فتح الكاميرا عن طريق المتصفح انترنت اكسبلورير ومشاهدتها وفتح اعداداتها

اما عن جهاز التسجل NVR

فهو جهاز يركب به هارد ديسك للتسجيل وهو اداة الربط بين السويتش والكاميرا حتى يتسنى لنا تسجيل ما تراقبه الكاميرا ليل ونهار عن طريق الهارد.
ويمكننا ان نوصل خدمة انترنت بجهاز التسجيل لمتابعة الكاميرات من خارج الشبكه المحليه اى رؤيتها عن طريق الانترنت
وفى نهاية الامر اكرر اسفى ان سهوت او اخطأت فى شئ تقبلوا اعتذارى ولكم منى جزيل الشكر والعرفان وارجو منكم الدعاء تقبل الله منا ومنكم صالح الاعمال وكل عام وانتم بخير
